ゲームボーイアドバンス 3号(クリアブルー)をレストアしました

Game Boy Advent Calendar 2017の第7日目です。前日の記事は 「ゲームボーイアドバンス 2号(ブラック)をレストアしました」でした。次の日の記事は「ゲームボーイアドバンスの液晶ケーブルが40ピンか32ピンかを見分ける方法」です。

ゲームボーイアドバンス 3号(以下GBA)は、今年の3月に購入したゲームボーイジャンクセットのうちのひとつです。

黒よりも随分と綺麗なのにも関わらず電源が入りませんでした。

電源の金属部分が少し腐食していました。「ゲームボーイの電源が入らない、ゲームが起動しないときのトラブルシューティング - 酢ろぐ!」と同じ現象かもしれませんね。

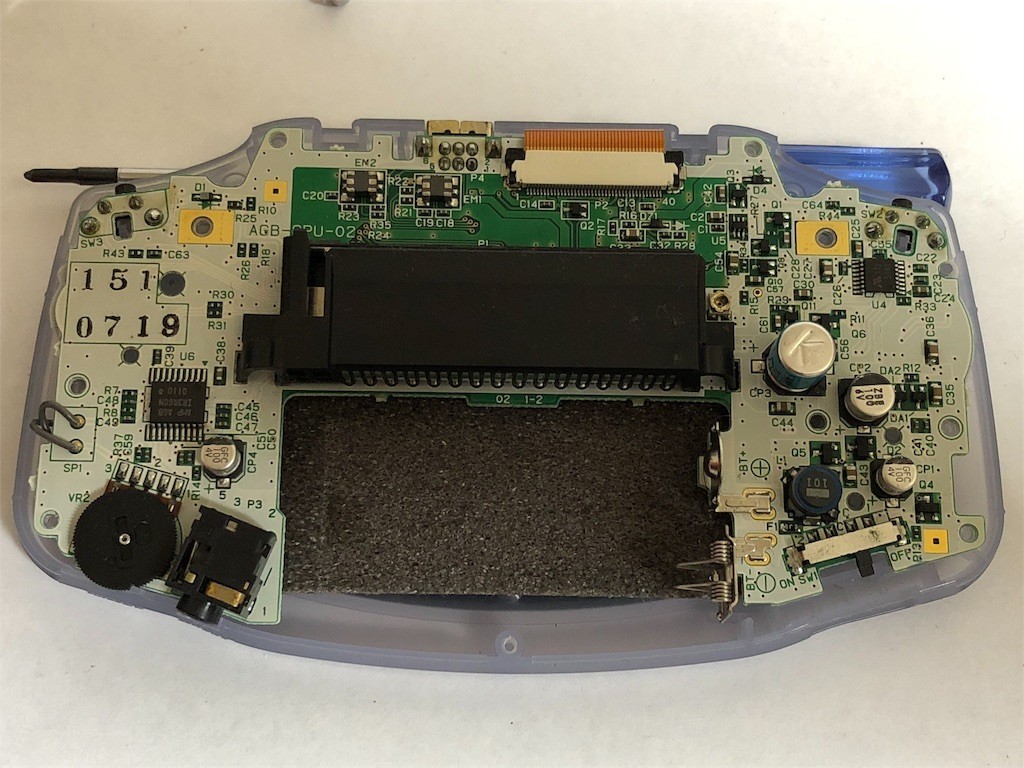

特に基板も汚れも痛みもなさそうです。ちなみに40Pinですね。

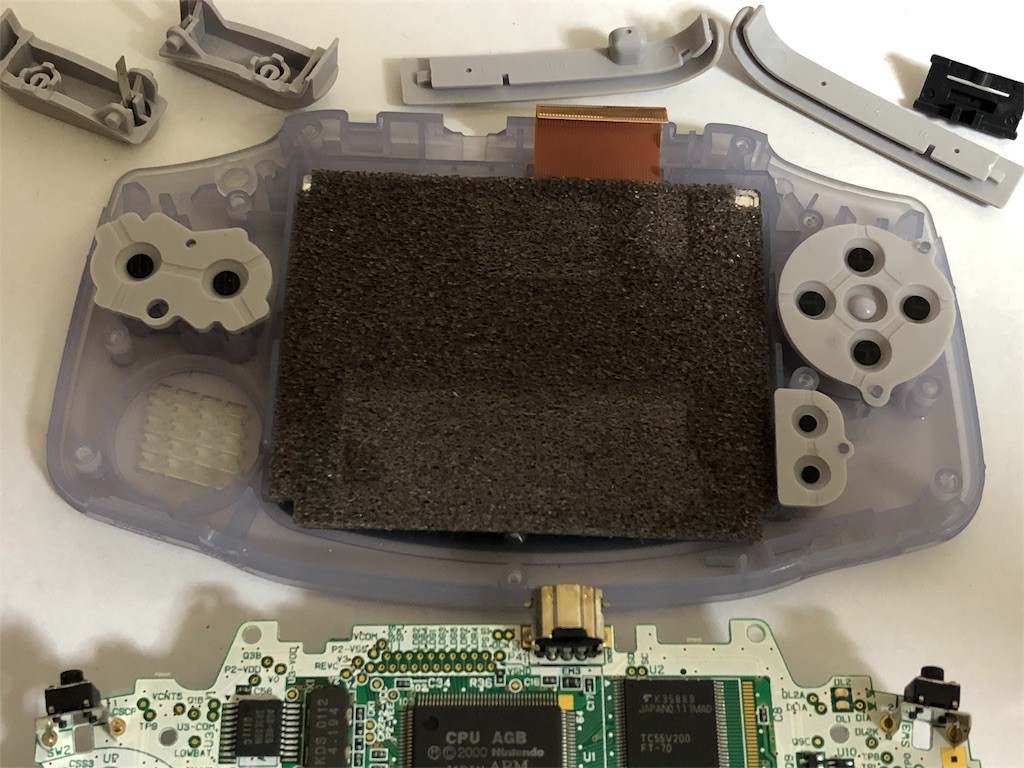

バラしました。

外装を新品と取り替える

今回は11月11日の独身の日セールでAliexpressから輸入していた外装があります。黒色の外装よりも高くて700円くらい。ただ中国製の非純正品なのでところどころバリがひどいですが、昨日の黒色の外装に比べるとバリはマシでした。ひょっとしたら高い分検品がマシなのかもしれませんね。

特に問題なかったので元の液晶カバーをつけました。AliExpressにGBA用のガラスカバーを発注していますが正月被っちゃうしちゃんと届くんだろうか……ガラスカバーが届くまでのつなぎですね。

この間北烏山のブックオフで買ったミスタードリラーAです。

ミスタードリラーエース ?ふしぎなパクテリア?

ミスタードリラーエース ?ふしぎなパクテリア?

問題なく動いているみたいでよかった。ゲームボーイカラーやGBAはケーブルを抜いて接触面に接点復活剤を塗って、ボタンのところを無水エタノールで掃除すれば動くようになるので、電子工作素人でも楽しみながら修理することができますね。

後ろから見た図。ゲームソフトのパケ絵(じゃなくてなんて言うんだろうタイトル面)が見えてるのがとってもクールです!!

次の日の記事は「ゲームボーイアドバンスの液晶ケーブルが40ピンか32ピンかを見分ける方法」です。
